Doorblaassluis type B35

TYPE B35 IS EEN OPTIMALISATIE VAN TYPE B20 MET ENKELE BIJKOMENDE SPECIFICATIES*

Duurzaam gebouwd

  • Robuuste constructie dankzij het gebruik van hoogkwalitatief gietijzer GG25.
  • De grote, centrale as van hoogwaardig staal zorgt voor minimale doorbuiging ten gevolge van hoge bovenbelasting, minimale afbuiging ten gevolge van blazen onder druk en is bovendien een solide basis voor gelaste onderdelen.
  • De lagers zijn onderhoudsvrij met een standtijd van 12 jaar (bij 0,5 bar, 40°C en 30 RPM).
  • De dichtingen zorgen voor een maximale bescherming.
  • De sluizen zijn water- en weerbestendig, want bestand tegen hogedrukreiniging, straatvuil, zout én bij een werktemperatuur van -15°C tot 60°C.
  • De sluizen zijn reviseerbaar.

Gebouwd om te presteren

  • Compact ingebouwde dimensies en een intelligente geometrie zorgen voor een vlotte doorstroming van het product.
  • De V-vormige invalopening maakt een groot invalvolume mogelijk en door de aflopende snijkant sleept het product soepel.
  • De half onderliggende blaasgoot zorgt voor een constante, ononderbroken luchtstroom waardoor er minder kans is op verstopping bij overbelasting of proptransport.
  • De grote, centrale as zorgt voor een maximale afdichting tussen de kamers.

Gemaakt voor inbouw

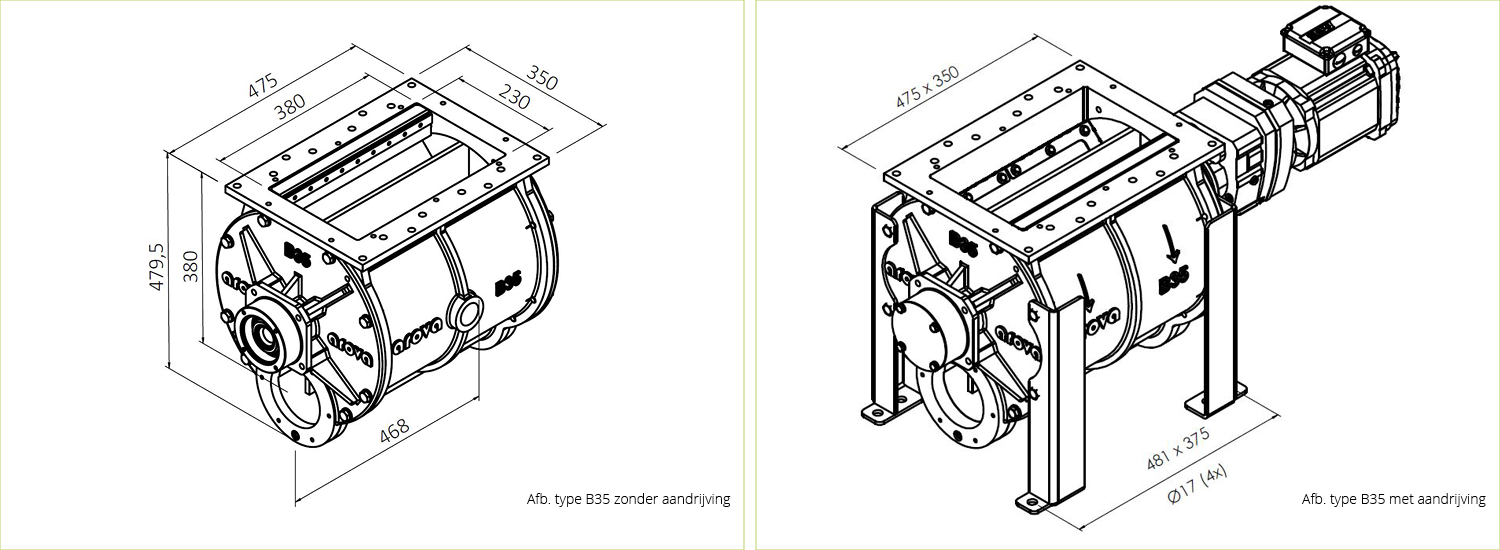

  • Verschillende aandrijfmogelijkheden: externe motor, aangedreven met een ketting of motor in lijn voorzien van een koppeling.
  • Compacte dimensies met een groot volume dankzij geringe inbouwmaten door een kort invalgat en een smalle inbouwmaat.

* BIJKOMENDE SPECIFICATIES

  • In tegenstelling tot type B20 heeft type B35 externe lagers.

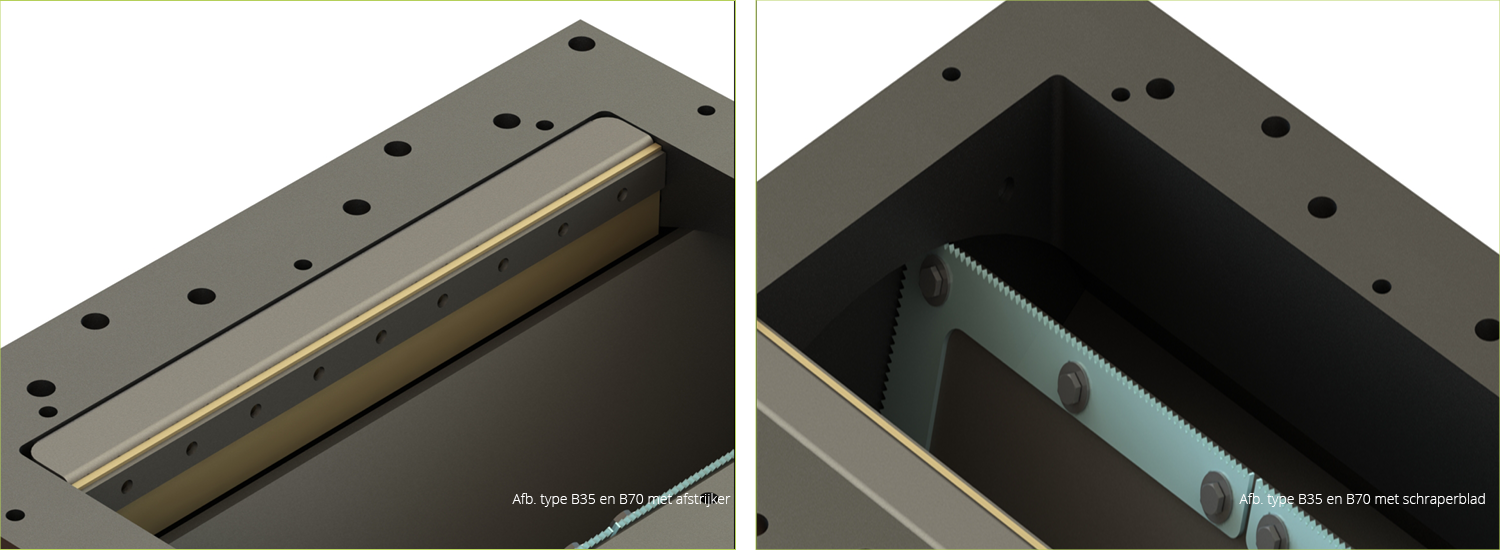

  • Type B35 heeft een schraperblad op de rotor waardoor hygroscopische producten zich niet kunnen ophopen aan de wand (afbeelding rechts).
  • Een afstrijker op de rotor voorkomt dat de rotorkamer zich 100% kan vullen en dat harde materialen klemmen tussen de rotor en de stator (afbeelding links).
  • Een ontluchtingsgat zorgt voor decompressie van de stijgende druk in de rotorkamer en voor een maximale vulcapaciteit van lichten producten.
  • De grote uitlaatopening van ∅ 125 mm zorgt voor een zachtere werking.
  • Door verfijnde engineering is de verhouding tussen de inbouwmaten en het rotorvolume nog strakker in vergelijking met type B20.

  • 38 ton per uur aan 30 rpm (capaciteit gemengd voeder)
  • Rotor volume: 35 dm³ per rotatie
  • Maximale werkdruk van 3,8 bar
  • Externe lagers
  • Interne as
  • Doorblaasdiameter van ∅ 125 mm
